滑轮组提升重物教学案例分析 模型与教具的应用

滑轮组提升重物教学案例分析：模型与教具的应用

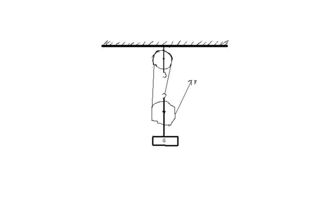

本案例是一个典型的初中物理力学综合应用题，涉及滑轮组、功、功率等核心概念。通过解析此类题目，可以展示教学模型与教具在物理教学中的重要作用。

一、 题目解析

1. 已知条件整理与分析
物体重力：G = 6 × 10² N = 600 N
提升高度：h = 2 m
拉力做的总功：W总 = 2 × 10³ J = 2000 J
所用时间：t = 20 s
* 隐含条件：物体被“匀速提升”，说明拉力恒定，系统处于平衡状态。

2. 核心问题求解
此类题目通常会进一步求解机械效率、拉力大小、拉力的功率等物理量。

* 有用功：克服物体重力所做的功。
W有 = G × h = 600 N × 2 m = 1200 J

* 机械效率：η = (W有 / W总) × 100% = (1200 J / 2000 J) × 100% = 60%
这个效率值低于100%，说明滑轮组存在额外功（如克服动滑轮重力、摩擦所做的功）。

• 拉力的功率：P = W总 / t = 2000 J / 20 s = 100 W

• 拉力F的大小：题目未直接给出滑轮组绳子的绕法（即承担重物的绳子段数n），因此无法直接计算。若已知n（例如n=2或3），则可根据W总 = F × s = F × (n × h) 来求解F。例如，假设n=2，则绳子自由端移动距离s = 2 × 2 m = 4 m，那么拉力 F = W总 / s = 2000 J / 4 m = 500 N。

二、 教学模型及教具的销售与应用价值

解决此类抽象问题，正是物理教学模型与教具大显身手的场景。它们能将题目中的“如图所示”变为学生眼前清晰、可操作的实体，极大提升教学效果。

1. 核心教学模型推荐
* 组合式滑轮组演示器：这是本案例最直接的教具。应销售可灵活组装定滑轮、动滑轮的套装，并配有不同量程的弹簧测力计、钩码组（如50g、100g、200g）、刻度尺和秒表。学生可以亲自搭建题目中“如图所示的滑轮组”，测量拉力F、移动距离s、时间t，并计算W有、W总、η和P，验证理论计算。

2. 配套教具与拓展模型
力学实验小车轨道套装：可与滑轮组结合，演示水平方向拉动物体做功的场景，拓展“功”的概念。
数字化传感器套件（力传感器、位移传感器）：连接电脑或平板，能实时采集并绘制F-s图像，自动计算功，直观展示“功是力在空间上的积累”，使教学迈向信息化、精准化。
* 机械效率对比模型：展示不同绕法（n不同）或不同润滑状态下滑轮组的效率差异，让学生深刻理解额外功的来源及提高效率的方法。

3. 销售亮点与教学价值
化抽象为具体：将公式中的字母变为可看、可测、可感的物理量，降低理解门槛。
激发探究兴趣：学生从被动解题变为主动实验验证，培养科学探究能力。
强化概念关联：通过亲手操作，将重力、拉力、距离、功、功率、效率等零散知识点串联成有机的知识网络。
符合新课标要求：紧密贴合“注重科学探究”的物理课程标准，是开展分组实验、探究式教学的理想设备。

三、

本题不仅是一道计算题，更是一个绝佳的教学切入点。通过对题目的深入剖析与实验验证，学生能牢固掌握滑轮组的相关计算。而在此过程中，优质的组合式滑轮组教具、数字化测量工具等教学模型，是实现从“纸上谈兵”到“眼见为实”的关键桥梁。销售此类教具时，应突出其在突破教学难点、培养学生核心素养方面的不可替代价值，而不仅仅是作为简单的演示道具。
